| 類型 : | 有線電視設備 |
| 功能 : | 信號傳輸裝置，信號傳輸設備 |
| 認證 : | ISO |
| 條件 : | 最新 |
| 材料 : | 全鋁箱體結構 |
| 顏色 : | 泡沫填充劑+紙箱 |
| 型號: | HSGF100Y-0420-SA |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 88(H)*482.6(W)*387(D)mm |
| 海關編碼 : | 8517699000 |
隨著廣電全光網傳輸光纖到戶方案（FTTH）的實施，當EDFA在CATV系統中用作級聯放大時，系統C/N會嚴重劣化，因此要求EDFA具有高的飽和輸出功率、低的失真，而鉺鐿共摻（EYDFA）雙包層大功率光纖放大器滿足這一需求，以適應當前FTTH和FTTB網絡的需求。

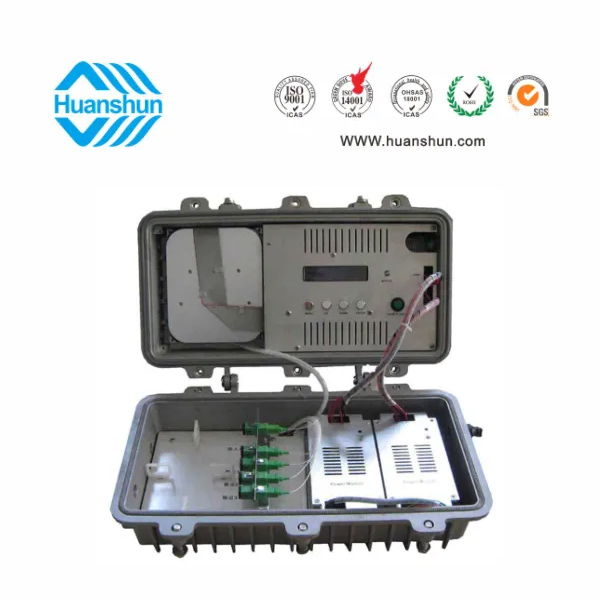

HSGF100Y系列野外型結構采用鋁鑄防水盒結構，噴塑或烤柒工藝，表面氧化拉絲工藝；JDSU等世界著名半導體公司出品的多模大功率泵浦激光器作為泵浦源，美國OFS合束器作為雙包層合成器。機器內設光功率輸出穩定電路及激光器熱電致冷器能穩定工作。微處理器軟件對激光器的工作狀態進行監控，工作參數由數字面板（LCD）顯示。一旦激光器的工作參數偏離軟件設定的允許范圍，微處理將自動關斷激光器電源，紅燈閃爍提示告警，數字面板提示故障原因。
█ 高品質：采用多模大功率泵浦激光器，功率通過優化&平衡技術，最大限度地降低EYDFA的噪聲系數，可與常規的EDFA相媲美，可使系統獲得優異的CNR；
█ 多輸出：合成輸出功率最大可達1.6W～6W，可按用戶需求量配套多路輸出。規格有4×20～23、8×18～23dBm；
█ 可靠性：野外型采用全密封防水盒，內置高性能抗雷擊開關電源，可在AC90～255V市電或AC35～80V饋電中工作。室內型采用全鋁材19"標準機箱，可直接上19"機柜；
█ 直觀性：泵浦激光器是整機最貴重的器件，機器內設微處理器對泵浦激光器的工作狀態進行監控，工作參數由面板LCD窗口顯示；
█ 網管型：支持SNMP網管協議、Telnet，支持環順FTTH綜合網管系統；
項 目 | 單位 | 性能指標 |
光工作波長 | nm | 1535～1565 |
輸入光功率范圍/標稱輸入光功率 | dBm | -3～+10/+3 |
最大/最小告警值 | dBm | +10前面板光告警/+2～-10前面板光告警, ≤-10關機 |
噪聲系數 | dB | ≤5.0 (0 dBm,@1550nm) |
光功率輸出穩定度/增益平坦 | dB | ＜±0.5/＜±0.3 |
極化靈敏度/極化模式色散 | dB/Ps | ＜0.2/＜0.5 |
輸入/輸出端泵浦泄漏功率 | dB | ≤-30/≤-30 |
光輸入、輸出反射損耗 | dB | ＞45 SC/APC（臺階式端面） |
額定輸出功率 | dBm | ≥標稱值（詳見規格描述） |
CNR/CTB/CSO | dB | ≥48/≥63/≥63（注1） |
供電電源/功耗 | V/W | 野外機型：AC90～255市電或AC35～75饋電/25 |
工作/儲存溫度 | ℃ | -20～50/-30～70(相對溫度5～90%) |
機箱規格尺寸 | mm | 野外機型：88×482.6×387 |
網管接口 | / | RJ45（遵循網管國家標準，支持WEB瀏覽器） |
注：1、用測量用光發射機和接收機組成的光鏈路聯測，給出的指標為鏈路指標 2、以上主要性能指標符合GY/T 184-2002有線電視模擬光纖放大器技術要求和測量方法 | ||
產品名稱 | 型號 | 技術參數 |
野外型 EYDFA | HSGF100Y-0418-SA | 野外型防水結構，-5 ～ +10 d Bm輸入，4路標稱規格（18、19、20、21、22、23、24dBm）放大輸出，并支持下調-2dB，安全連接模式，NF ≤ 5dB（0dBm時）；雙電源AC90 ～ 255V供電或AC35 ～ 75V饋電，RJ45標準網管（支持SNMP、WEB） |
HSGF100Y-0419-SA | ||
HSGF100Y-0420-SA | ||
HSGF100Y-0421-SA | ||
HSGF100Y-0422-SA | ||
HSGF100Y-0423-SA | ||
HSGF100Y-0424-SA | ||
野外型 EYDFA | HSGF100Y-0818-SA | 野外型防水結構，-5 ～ +10 d Bm輸入，8路標稱規格（18、19、20、21、22dBm）放大輸出，并支持下調-2dB，安全連接模式，NF ≤ 5dB（0dBm時）；雙電源AC90 ～ 255V供電或AC35 ～ 75V饋電，RJ45標準網管（支持SNMP、WEB） |
| HSGF100Y-0819-SA | ||
| HSGF100Y-0820-SA | ||
| HSGF100Y-0821-SA | ||
| HSGF100Y-0822-SA |
