FTTH光接收機

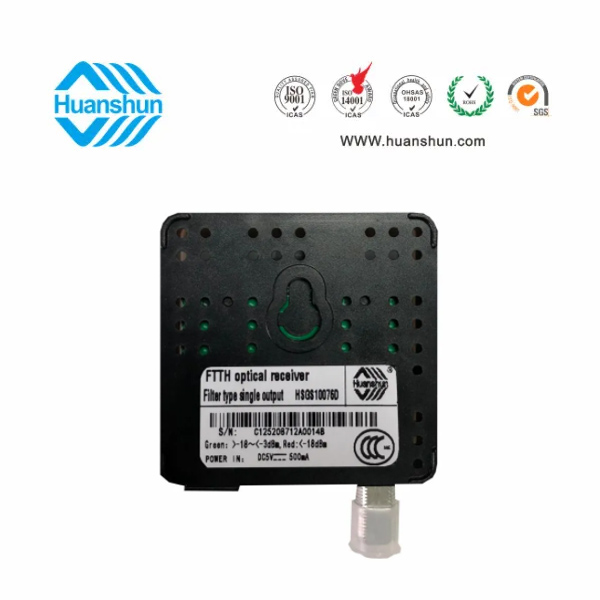

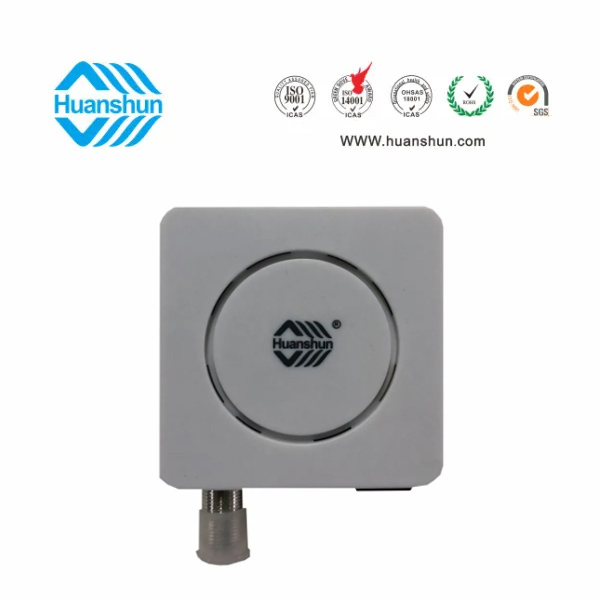

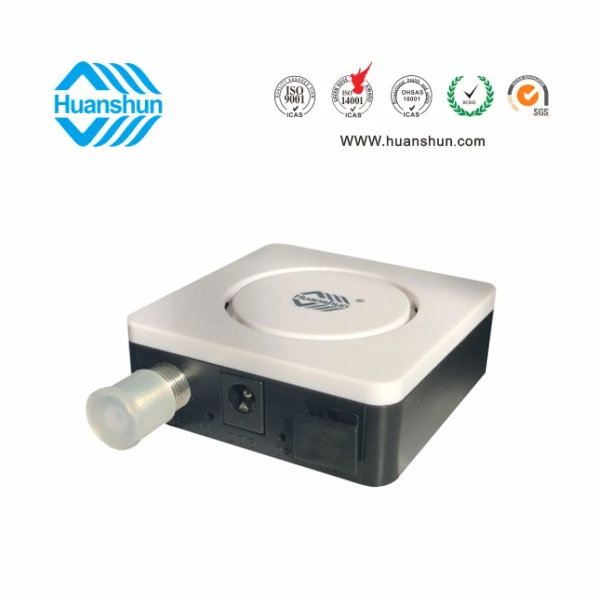

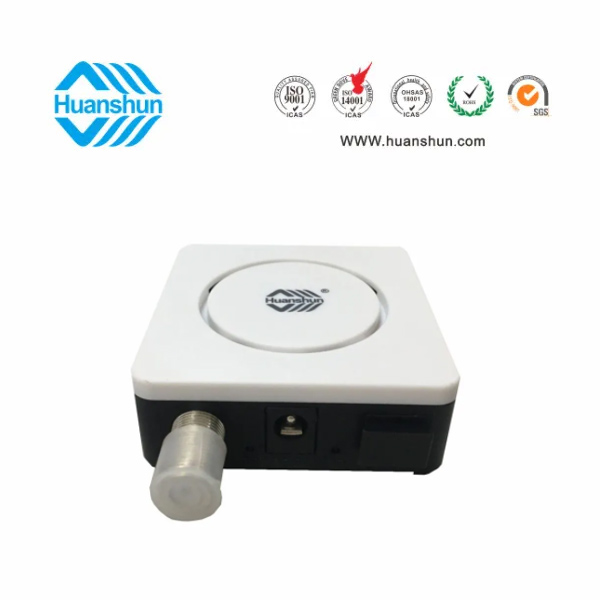

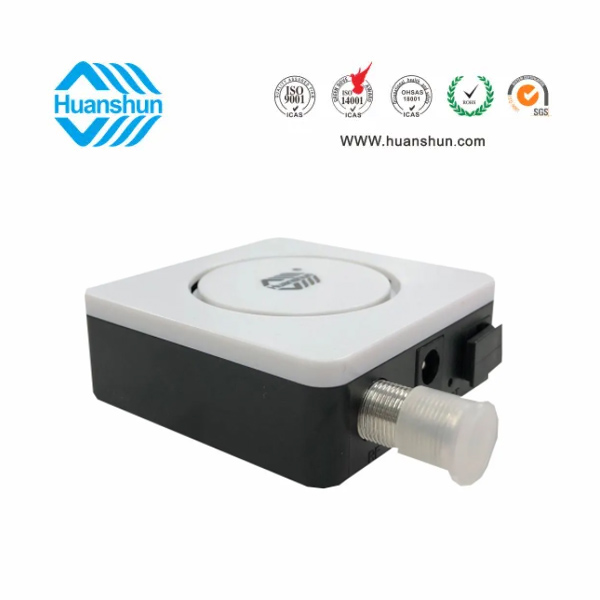

濾波型單輸出FTTH光接收機返回

類型 :有線電視設備
功能 :光學接收
認證 :ISO, RoHS
條件 :最新
材料 :PC+ABS
顏色 :灰白色+黑色
型號:HSGS10076D
運輸包裝:珍珠棉+紙箱
起源 :中國,寧波
商標 :環順
規格 :60(L)x60(W)x20(H)mm
海關編碼 :8517622990



聯系我們 常見問題

描述

環順的HSGS10076D光接收機是專為CATV網絡的FTTH 應用而設計的入戶濾波型光接收機。具有結構小巧緊湊、式樣美觀、 應用方便等 特點,在高達1000Mhz的帶寬下能夠提供穩定的輸出電平和優異的性能指標,具有極寬的光功率工作范圍。

本系列產品選用超低光功率接收和波片反射濾波技術,全砷化鎵放大,光控AGC功能,光接收功率在-15~-5dBm時RF76dBuv穩定輸出。


█ 超低-18dBm光功率接收MER>28dB,1000MHz工作帶寬;

█ 1545~1565nm濾波型接收, 應用于1纖3波光網絡;

█ 穩定可靠AGC控制功能,-15~-5dBm/RF76dBuv恒定輸出;

█ 完善的浪涌抑制電路,改善抗雷擊和預防浪涌沖擊的能力;

█ 電源、光功率工作狀態LED顯示;

█ 低功耗設計,整機功耗小于2.0W;

█ 主機性能通過國家廣播電影電視總局檢測中心檢測,并獲得廣播電視設備器材入網認定證書;

█ 整機性能通過電磁兼容和安全性能檢測。獲國家強制性產品(CCC)認證。


技術規格:

項        目

單位

性能指標


學

光接收波長范圍

nm

1540/1565

響應度

A/W

≥0.85/≥0.9

接收光功率范圍

dBm

-2-18(建議-9~-12

光反射損耗

dB

≥50

光纖接器

/

SC/APC

射頻特性

帶寬/不平度

MHz/dB

471000/≤±1

輸出電平

dBuv

76±1(-15~-5dBm)

反射損耗

dB

≥14(特性阻抗75Ω)

RF輸出接口

/

公制或英制(1路輸出)

MER(閉均衡)

dB

25(64QAM)≥31(256QAM)

-12dBm接收,光鏈路94數字頻道

MER(開均衡)

dB

32(64QAM)≥34(256QAM)

誤碼率(BER)

/

1×10-4

至少測100個比特

CNR/CTB/CSO

dB

≥445858(-9dBm/76dBuv時)

其它

供電/功耗

V/W

外置AC155~255V→DC5/2

工作/儲存溫度

-3055/-4075

工作/儲存濕度

%

580(不冷凝)

結構尺寸

mm

60×60×20



應用:

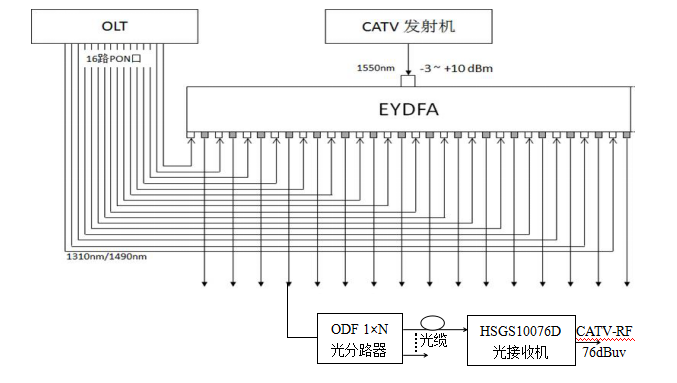

FTTH三網融合組網方式中,數據信號通過OLT的PON口輸出,有線電視信號通過1550光發射機輸出,再經過帶內部集成的分光器、光放、合波器的EYDFA光放大器,每端口輸出為一纖三波光信號。然后再通過光分路(ODF)到用戶端,如純接收有線電視光信號的則 應用HSGS10076D帶1550nm濾波的光接收機。詳見以下示意圖:



訂貨信息:

產品名稱

型號

技術參數

濾波型FTTH光接收機

HSGS10076D

1540~1565nm接收,-5~-15dBm/RF 76dBuv恒定輸出,外接90~255V 5V 0.5A電源適配器
