類型 : | 有線電視設備 |
功能 : | 光學接收 |
認證 : | ISO, RoHS |
條件 : | 最新 |
材料 : | ABS |
顏色 : | 綠色 |
型號: | HSGS10060D |
運輸包裝: | 珍珠棉+紙箱 |
起源 : | 中國,寧波 |
商標 : | 環順 |
規格 : | 50(L)x15(W)x12(H)mm |
海關編碼 : | 8517622990 |

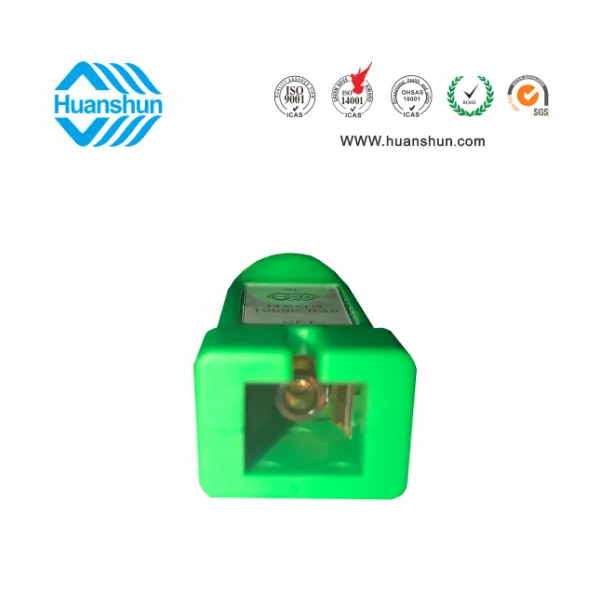

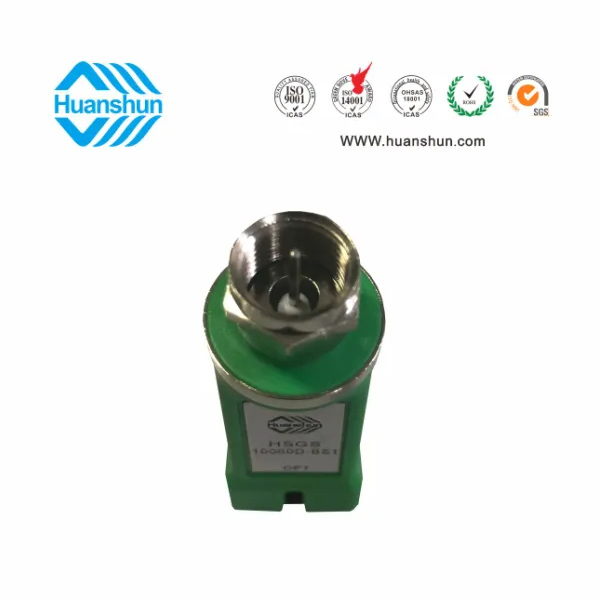

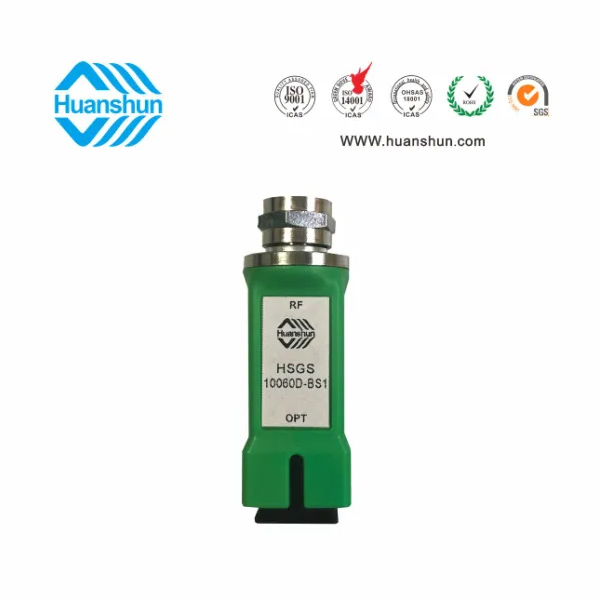

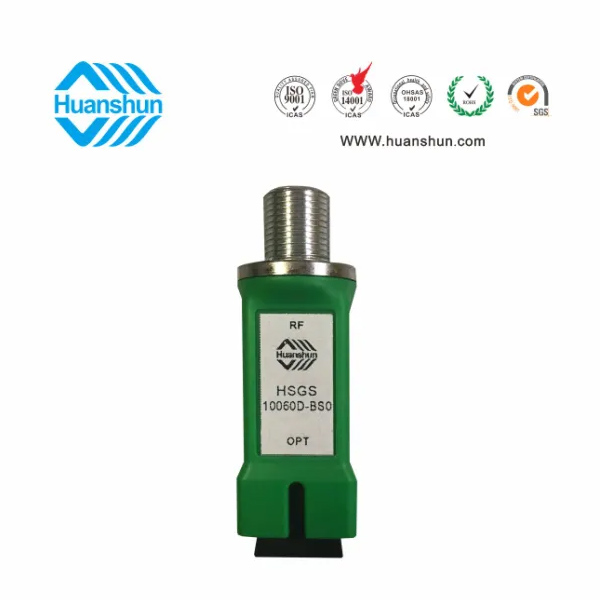

HSGS10060D是一款針對有線電視行業的特殊需求而研發的新穎實用產品。它迎合了全光網傳輸光纖到家的無源終端接收設備,成功實現有線模擬/數字電視信號入戶,即插即用極為方便使用,無需外接電源安全節能。該機采用高靈敏度光收管,在-9dBm接收時轉換出47dBuv有線模擬電平(數字電平39dBuv),無需供電、無功耗,既經濟又靈活,適用于偏遠山村、大棚工地等場合有線電視網絡中光纖到戶的應用。后綴D為濾波型規格,1540~1650nm接收。
█ 僅光電轉換器件,平均無故障工作時間高于15萬小時;
█ 輸出接口F型公制、英制、母插、F座,RF多接口可選;
█ 超低光功率接收,多波長或單波長工作,即插即用;
█ 無需外接電源,零功耗,安全節能。
項 目 | 單位 | 性能指標 | |
光 | 光接收波長范圍 | nm | 1540/1650 |
隔離度 | dB | ≥22(1490/1550nm) | |
響應度 | A/W | ≥0.85/≥0.9 | |
接收光功率范圍 | dBm | 0~-12(建議-1~-6) | |
光反射損耗 | dB | ≥45 | |
光纖連接器 | / | SC/APC或SC/UPC(建議SC/APC) | |
射頻特性 | 帶寬/不平度 | MHz/dB | 47~1000/≤±1.5 |
輸出電平 | dBuv | 65(0dBm接收)-47(-9dBm接收) | |
RF輸出接口 | / | 英制F型針或座 | |
CNR/MER | dB | ≥44/34(0dBm, PAL59CH,OMI3.8%),≥38/29(-6dBm) | |
CTB/CSO/HUM | dB | ≥70/≥66/≥60(-3dBm/60dBuv時) | |
其它 | 工作/儲存溫度 | ℃ | -30~55/-40~75 |
工作/儲存濕度 | % | 5~90(不冷凝) | |
結構尺寸 | mm | 50×15×12 |
產品名稱 | 產品型號 | 技術參數 |
WDM型無源光接收機 | HSGS10060D | 接收范圍 +2~-12(建議 -1~-6) |
