類型 : | 有線電視設備 |
功能 : | 光學接收 |
認證 : | ISO, RoHS |
條件 : | 最新 |
材料 : | PC+ABS |
顏色 : | 灰白色+黑色 |
型號: | HSGS10076W |
運輸包裝: | 珍珠棉+紙箱 |
起源 : | 中國,寧波 |
商標 : | 環順 |
規格 : | 82(L)x82(W)x25(H)mm |
海關編碼 : | 8517622990 |

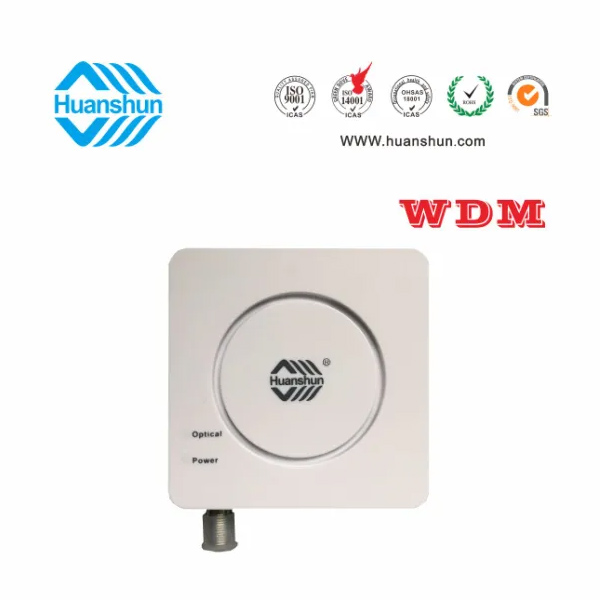

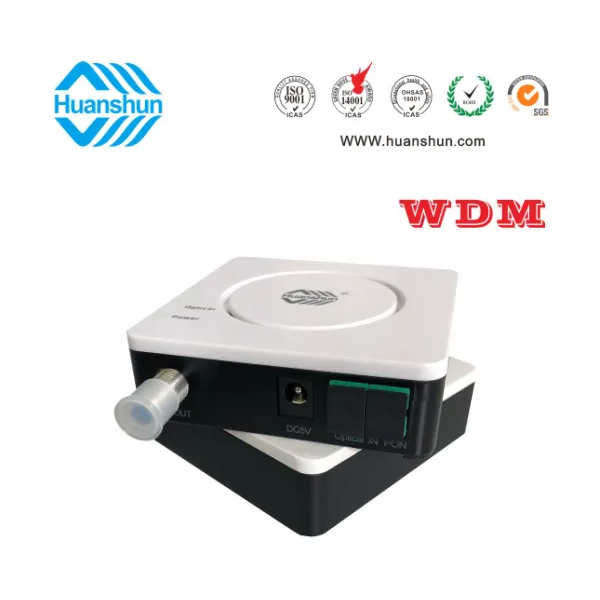

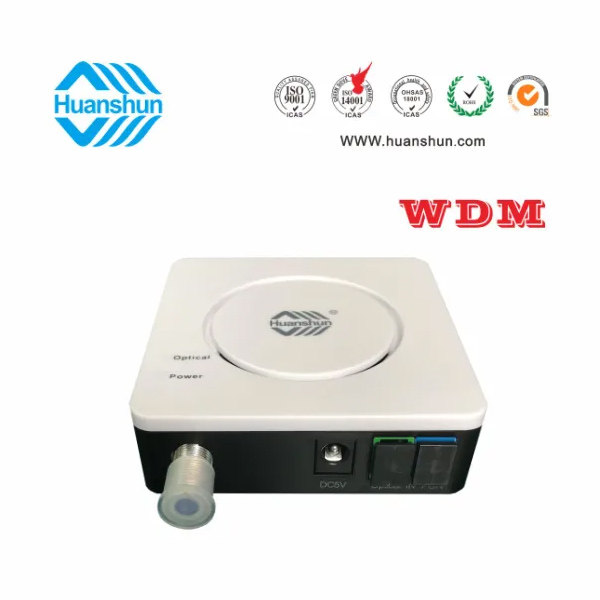

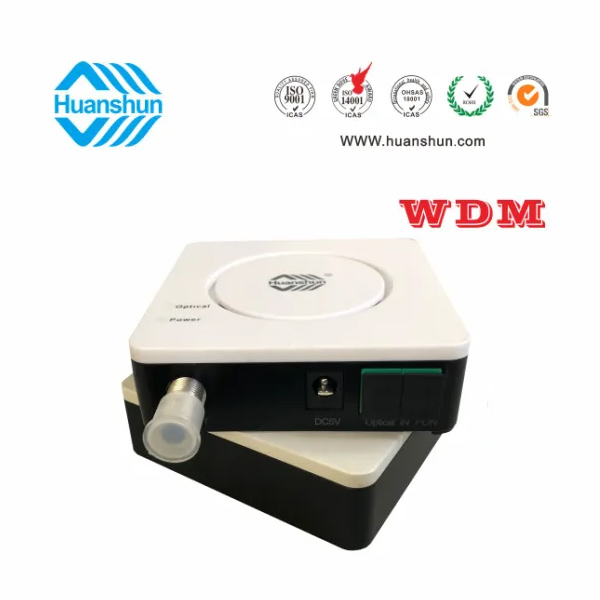

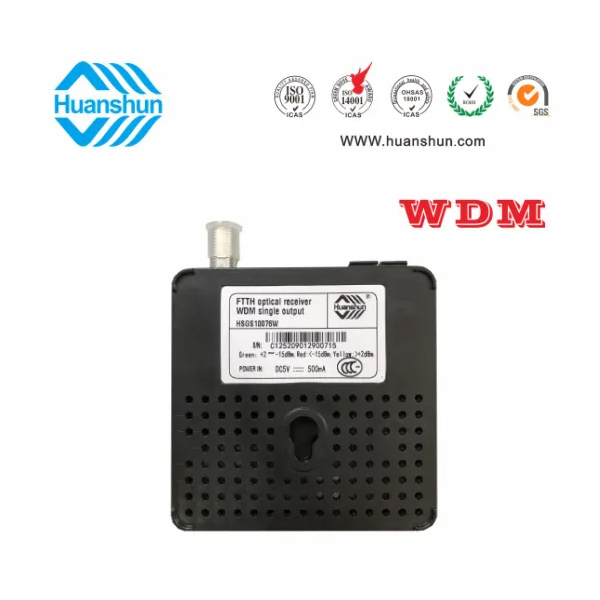

環順的HSGS10076W光接收機是專為CATV網絡的FTTH 應用而設計的入戶型光接收機。具有結構小巧緊湊、式樣美觀、 應用方便等 特點,在高達1000Mhz的帶寬下能夠提供穩定的輸出電平和優異的性能指標,具有極寬的光功率工作范圍。
本機選用超低光功率接收、FWDM技術,全砷化鎵放大,光控AGC功能,光接收功率在-15~-5dBm時RF76dBuv穩定輸出。
█ 超低-18dBm光功率接收MER>28dB,1000MHz工作帶寬;

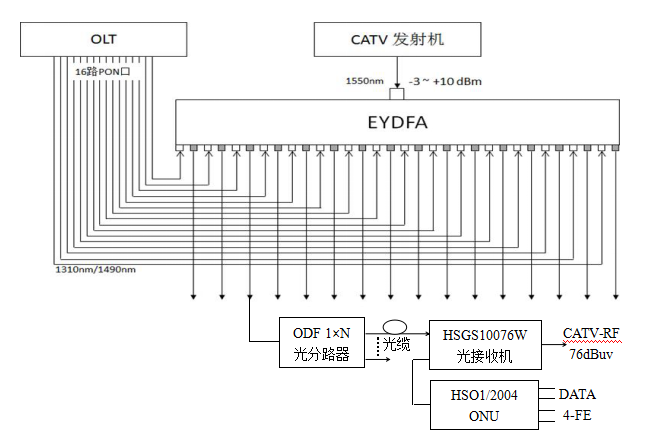

█ 1纖3波光網絡接入,1545~1565nm濾波型接收,PON光口輸出;
█ 穩定可靠AGC控制功能,-15~-5dBm/RF 76dBuv恒定輸出;
█ 完善的浪涌抑制電路,改善抗雷擊和預防浪涌沖擊的能力;
█ 電源、光功率工作狀態LED顯示;
█ 低功耗設計,整機功耗小于2.0W;
█ 主機性能通過國家廣播電影電視總局檢測中心檢測,并獲得廣播電視設備器材入網認定證書;
█ 整機性能通過電磁兼容和安全性能檢測。獲國家強制性產品(CCC)認證。
項 目 | 單位 | 性能指標 | ||
光 | 光接收波長范圍 | nm | 1540~1650(CATV) | |
PON端口波長 | nm | 1310/1490 | ||
相互隔離度 | dB | ≥22 | ||
響應度 | A/W | ≥0.85/≥0.9 | ||
接收光功率范圍 | dBm | -2~-18(建議-9~-12) | ||
光反射損耗 | dB | ≥50 | ||
光纖連接器 | / | SC/APC | ||
射頻特性 | 帶寬/不平度 | MHz/dB | 47~1000/≤±1 | |
輸出電平 | dBuv | 76±1(-15~-5dBm) | ||
反射損耗 | dB | ≥14(特性阻抗75Ω) | ||
RF輸出接口 | / | 公制或英制(1路輸出) | ||
MER(閉均衡) | dB | ≥25(64QAM)≥31(256QAM) | -12dBm接收,光鏈路94數字頻道 | |
MER(開均衡) | dB | ≥32(64QAM)≥34(256QAM) | ||
誤碼率(BER) | / | ≤1×10-4 | 至少測100個比特 | |
CNR/CTB/CSO | dB | ≥44≥58≥58(-9dBm/76dBuv時) | ||
其它 | 供電/功耗 | V/W | 外置AC90~255V→DC5/2 | |
工作/儲存溫度 | ℃ | -30~55/-40~75 | ||
工作/儲存濕度 | % | 5~80(不冷凝) | ||
結構尺寸 | mm | 82×82×25 |
產品名稱 | 型號 | 技術參數 |
WDM型單輸出FTTH光接收機 | HSGS10076W | CATV 1540~1565nm接收,-5~-15dBm/RF 76dBuv恒流輸出,PON:1490/1310nm;外接90~255V 5V 0.5A電源適配器 |
